一般特性

• 檢測類型：光電采樣
• 脈沖數：最大 2500

電氣特性

• 工作電壓：4,75 ... 30 V DC
• 空載電流：最大 80 mA

輸出

• 輸出類型：推挽
• 電壓降：< 4 V
• 工作電流：單通道最大 40 mA ，短路保護
• 輸出頻率：最大 160 kHz
• 上升時間：250 ns
• 接通延時：250 ns

連接

• 連接器：9416, 12針 或 連接器 42306, 6針
• 電纜：∅6 mm, 5 x 0.38 mm2, 0.5 m

符合標準

• 防護等級：DIN EN 60529, IP50
• 氣候條件：DIN EN 60068-2-78 , 無凝露
• 輻射干擾：EN 61000-6-4:2007/A1:2011
• 抗干擾：EN 61000-6-2:2005
• 抗沖擊：DIN EN 60068-2-27, 100 g, 3 ms
• 抗振動：DIN EN 60068-2-6, 10 g, 10 ... 2000 Hz

許可和認證

• UL認證：cULus 認證，通用，Class 2 電源

周圍環境

• 工作溫度：
• 玻璃碼盤：-20 ... 70 °C (-4 ... 158 °F)
• 塑料碼盤：-20 ... 60 °C (-4 ... 140 °F)
• 儲存溫度：
• 玻璃碼盤：-40 ... 70 °C (-40 ... 158 °F)
• 塑料碼盤：-40 ... 60 °C (-40 ... 140 °F)

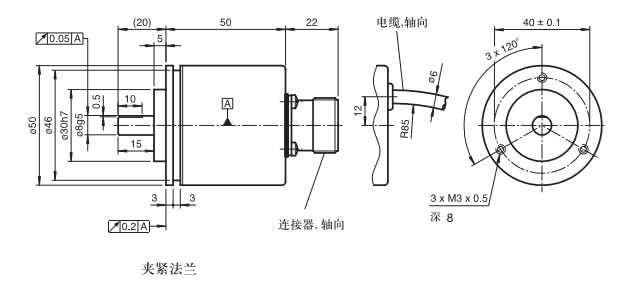

機械特性

• 外殼：鋁粉涂層
• 法蘭：鋁
• 軸：不銹鋼 1.4305/AISI 303
• 重量：大約 220 g
• 旋轉速度：最大 10000 min -1
• 瞬時慣量：≤ 5 gcm2
• 起動轉矩：≤ 1,5 Ncm
• 軸向：30 N
• 徑向：50 N
