增量型編碼器 AL30
行業應用：自動化控制、紡織機械
產品結構：實心軸
外徑：30mm
孔徑/軸徑：3mm；4mm
分辨率(CPR)：1-500 CPR
工作電壓：5V,12V,5-24V
輸出電路：電壓輸出，集電極開路輸出，推挽輸出，長線驅動輸出
一般特性
- 輸出：2路正交輸出信號 (A,B)+零位信號Z
- 分辨率：1-500 CPR
- 電源電：DC 5V(±5%) / 5~24V (±10%)
- 最大響應頻：100 KHZ
- 最大轉：6000 RPM
- 最大消耗電：120MA (空載 UNLOADED)
- 最大上升-下降時間：200NS (長線驅動 LINE DRIVER)
- 最大上升-下降時間：1US (其他輸出 OTHER OUTPUT MODE)

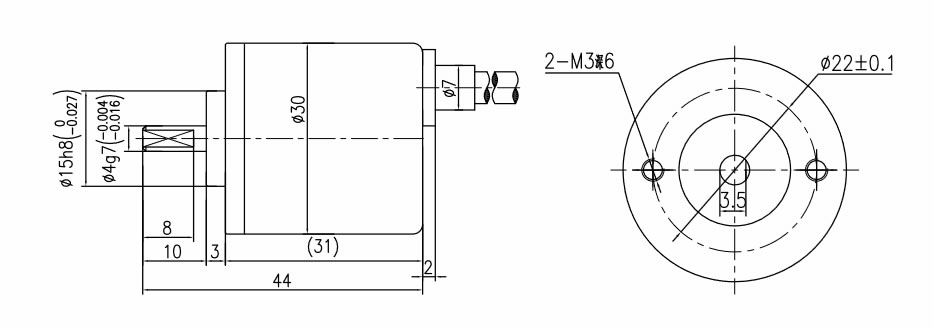

- 外直徑：30mm
- 軸直徑：4mm
- 工作溫度：-20 ~ 85°C (不結冰 UNFROZEN)
- 儲存溫度：-20 ~ 100°C (不結冰 UNFROZEN)
- 防護等級：IP54
